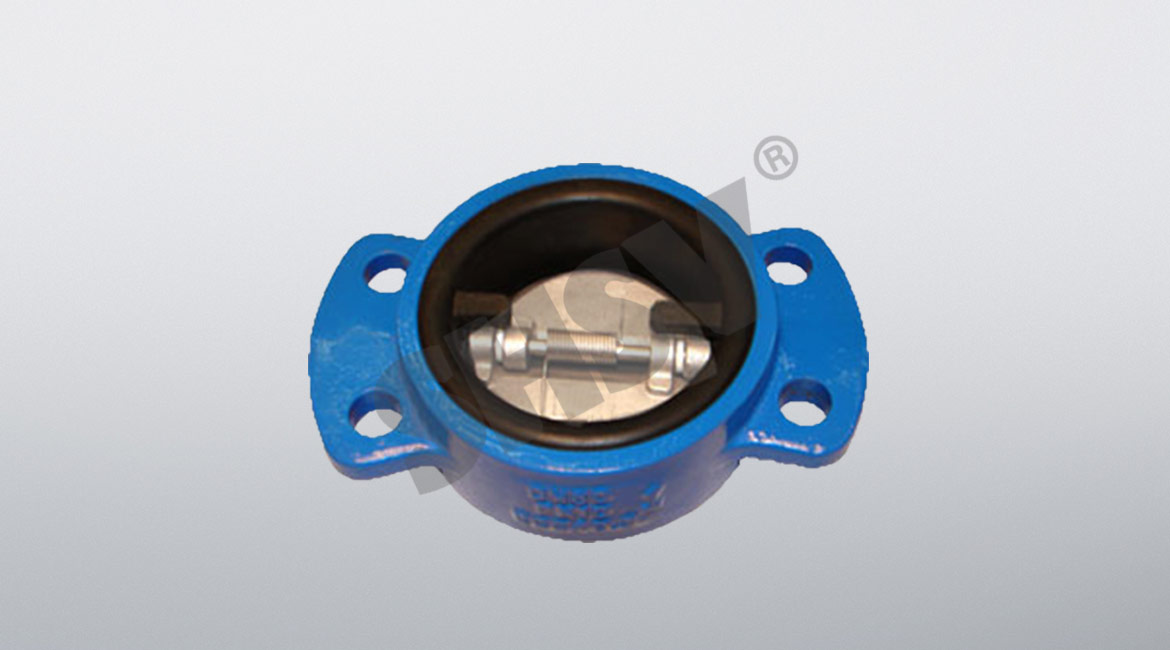

全襯膠脫硫止回閥
產品型號：H77X
公稱通徑：DN40~800mm
公稱壓力：PN1.0～2.5MPa
適用介質：水、氣體、油品、硝酸等
設計標準：JB/T8527-97
試驗標準：GB/T13927-92
結構長符合：GB/T12221-1989、ISO5752-8
型 號 公稱壓力 PN(MPa) 試驗壓力PN(MPa) 工作溫度 （℃ ） 適用介質
殼 體 密 封
H77X
H77H
H77Y
H77W 		1 1.5 1.1 軟密封：＜80
       硬密封：＜450 		水、氣體、油品、硝酸等
1.6 2.4 1.76
2.5 3.75 2.75
4 6 4.4
6.4 9.6 7



稱通徑DN(mm) L D 2 D 3 公稱通徑DN(mm) L D 2 D 3
H77X H77H H77X H77H
H77Y H77Y
H77W H77W
50 43 100 43 46 400 140 485 376 390
80 64 135 71 80 450 152 545 427 427
100 64 155 91.5 94 500 152 608 479 490
125 70 185 115 118 600 178 718 579 588
150 76 210 141 145 700 229 800 675 686
200 89 265 191 200 800 241 905 774 784
250 114 320 230 250 900 241 1005 875 -
300 114 320 230 250 900 241 1005 875 -
350 127 435 340 340 1200 350 1325 1164 -
